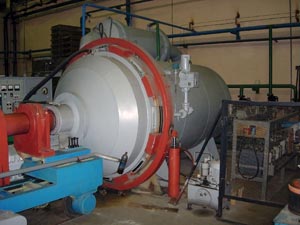

Вакуумно-компрессионная печь для пайки КС

Технические характеристики

Габаритные размеры сборочной единицы, мм:

диаметр

400…1000

длина

400…1000

Максимальная рабочая температура, °С

1250

Максимальная длительность технологического процесса, ч

24

Максимальное избыточное давление в рабочем объеме корпуса компрессионного, МПа

1,5

Максимальный расход инертной атмосферы на один технологический процесс, баллон (Р=15 МПа, V=40л)

18

Расходы воды на охлаждение при температуры на входе 20°С, м³/ч

16

Максимально допустимый изгибающий момент на консоль шпинделем манипулятора, кгс м

7000

Частота вращения шпинделя манипулятора, мин

4…15

Остаточное давление в полости СЕ, Па

не более 1

Мощность установленная/максимальная потребляемая, кВт

670/630

Площадь, занимаемая установкой, м²

100

Площадь, занимаемая преобразовательной подстанцией, м²

40

Масса, кг

20000
