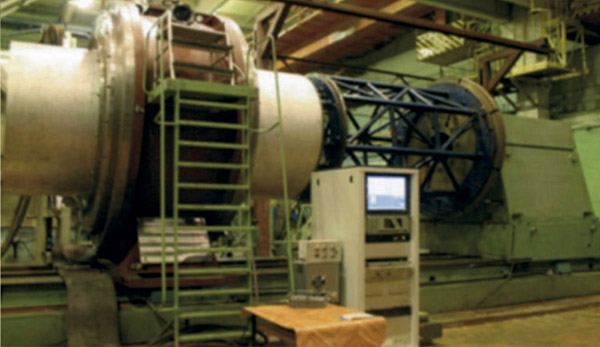

Унифицированный модуль для электронно-лучевой сварки в локальном вакууме
Технические характеристики локального модуля (в составе станка КЖ-9905)
|
Диаметр свариваемых корпусов, мм |
2500 |
||
|
Длина корпуса, мм, не более |
22000 |
||
|
Толщина свариваемых кромок, мм, не более |
20 |
||
|
Величина перемещения пушки поперек стыка, мм |
± 50 |
||
|
Управление процессом сварки |
наблюдение телевизионное. Ведение луча по стыку - автоматизированное |
||
|
Вакуум в камере – модуле, Па (мм рт. ст.) |
1,33·10-2 - 1,33·10-3 (1·10-4 - 1·10-5) |
||
|
Линейная скорость сварки, м/ч |
10-100 |
||
|
Нестабильность скорости сварки, % |
± 1 |
||
|
Объем локальной камеры, м3 |
1,5 |
||
|
Время создания вакуума в к, мин |
10 |
||
|
Габаритные размеры камеры – модуля, мм: |
|||
|
ширина |
800 |
||
|
диаметр |
3200 |
||
|
высота (с подставкой) |
3600 |
||
|
Габаритные размеры комплекса КЖ-9905, камера-модуль, вакуумная система, ЭЛА, мм: |
|||
|
ширина |
5000 |
||
|
длина |
25000 |
||
|
высота |
3800 |
||
Технические характеристики СТО
|
Остаточные деформации, мм |
0,5 на длине образующей 300 мм |
|
|
Радикальный ход разжимных сегментов, мм |
50-100 |
|
|
Увеличение на штурвале для разжима сегментов, кг, не более |
10 |
|
|
Масса, кг |
3000 |
|
